Descriptif détaillé

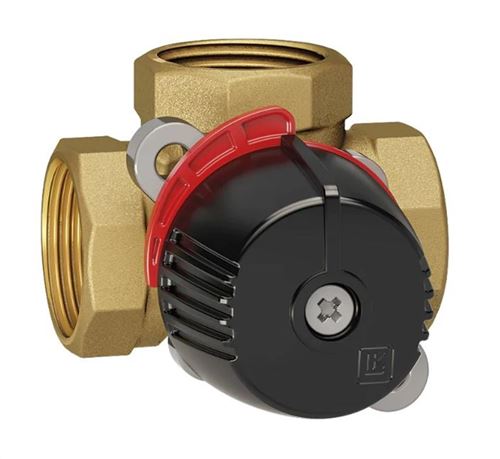

- Vanne mélangeuse laiton 3 voies TERMOMIX
- Matière: laiton (corps de vanne boisseau et papillon)
- Coloris: doré et noir
- Forme: arrondie
- Avec couvercle interne en composite et couvercle externe en aluminium
- Joints: EDPM
- Utilisée dans les installations de chauffage pour mixer l'eau chaude venant du générateur (chaudière, capteur solaire, pompe à chaleur) et l'eau de retour refroidie
- Ce mélange permet d'obtenir une température optimale pour le logement chauffé
- Les vannes peuvent être manœuvrées manuellement ou être actionnées par un moteur commandé par une régulation (moteur SME, piloté par le régulation de la chaudière, ou régulation AUTOMIX, complete avec moteur)
- Pose possible à droite ou à gauche de la chaudière car le boisseau tourne sur 360°
- Le 1/4 de tour est donné par la position du disque rouge avec butées intégrées
- Innutile de démonter le mécanisme pour pouvoir installer la vanne dans toutes les configurations voulues
Dimensions et poids:
- Longueur: 81 mm pour les modèles1/2"F et 3/4"F, 83 mm pour le modèle 1"F, 90 mm pour le modèle 1"1/4F et 110mm pour les modèles 1"1/2 Fet 2"F
- Largeur: 70 mm pour les modèles1/2"F, 3/4"F et 1"F, 84 mm pour le modèle 1"1/4F et 106mm pour les modèles 1"1/2 Fet 2"F
- Hauteur: 69 mm pour les modèles1/2"F, 3/4"F et 1"F, 77 mm pour le modèle 1"1/4F et 88 mm pour les modèles 1"1/2 Fet 2"F
- Diamètre: de 1/2"F à 1"1/4F selon le modèle
- Poids: de 0,5 à 1,6 kg selon le modèle
Autres données :
- Température de fonctionnement: de 5 à 110°C
- Pression maxi de fonctionnement: 10 bar
- Pression differentielle maxi: 1 bar
- Angle de rotation: 90°/360°
- Glycol admissible: 50%
- Ethanol admissible: 30%
- Couple minimum: 1Nm
Garantie: 2 ans contre vices de fabrication, hors pièces d'usure
